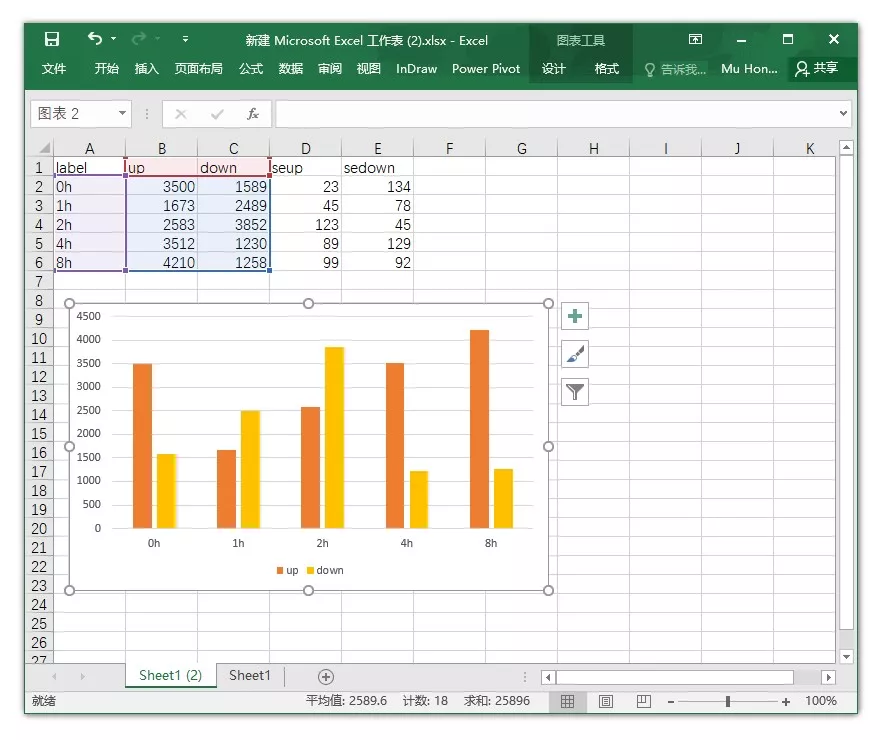

一般情况下，分组柱状图是像下图这样绘制的，但有的时候，以这种方式绘制的柱状图还是不够直观。

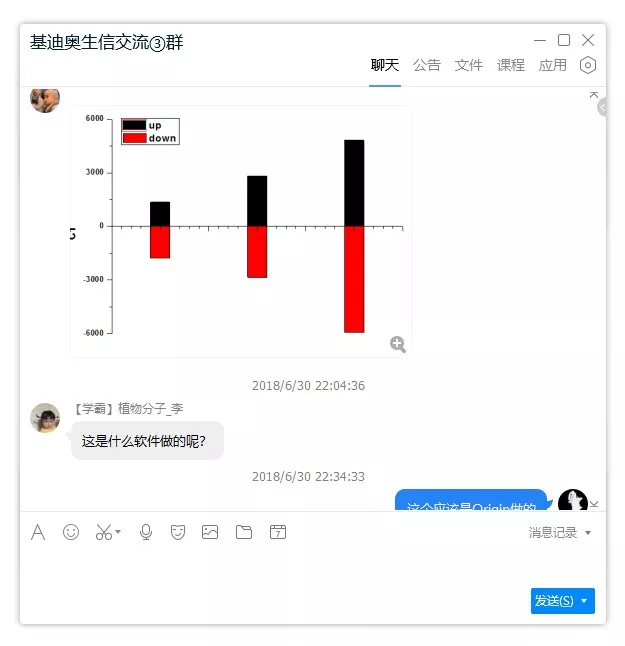

那么如何把这两组数据（up和down）分列于横坐标轴的两侧（如下图），表示“上”和“下”的关系呢？

如果看过《双坐标轴组合图的画法》和《如何用Excel绘制双Y轴柱状图？》这两篇文章，大家应该能想到如何做出这样的图。、

其实，这种图就也是双Y轴图，只不过把右侧的“隐藏”了而已，它巧妙的利用了以上两篇文章想方设法要避免的“问题”，即“柱子”和“柱子”组合时的互相遮挡。完美诠释了” 缺点”换了一种场合也可能成为“优点”。接下来，我们就看下如何绘制这样的图吧。

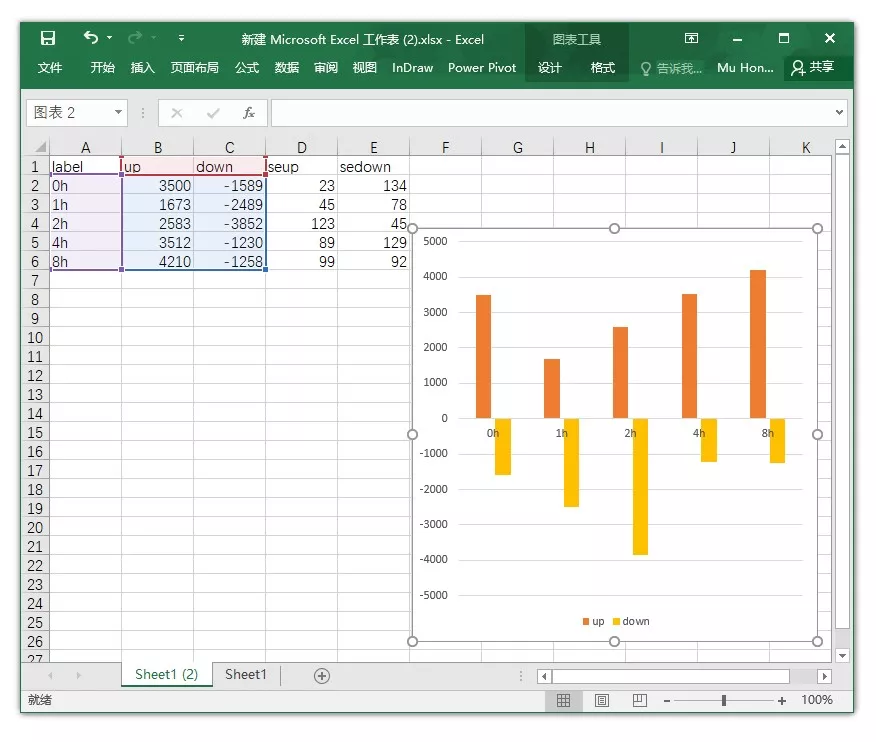

首先，将”down”分组的数据以负数的形式展示，接下来选中两列数据，像平常一样绘制柱状图，初始的结果如下图，很明显，柱子是“错开”的。

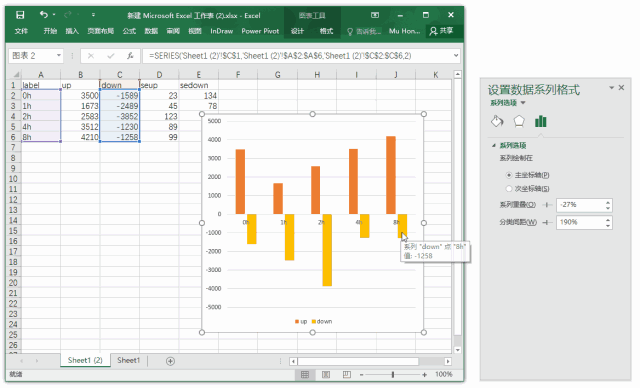

接下来，只需单击选中黄色的柱子，右键，在 设置数据系列格式 窗口，点次坐标轴即可（如下图）将“down”系列数据绘制到次坐标轴上，然后删掉网格线。

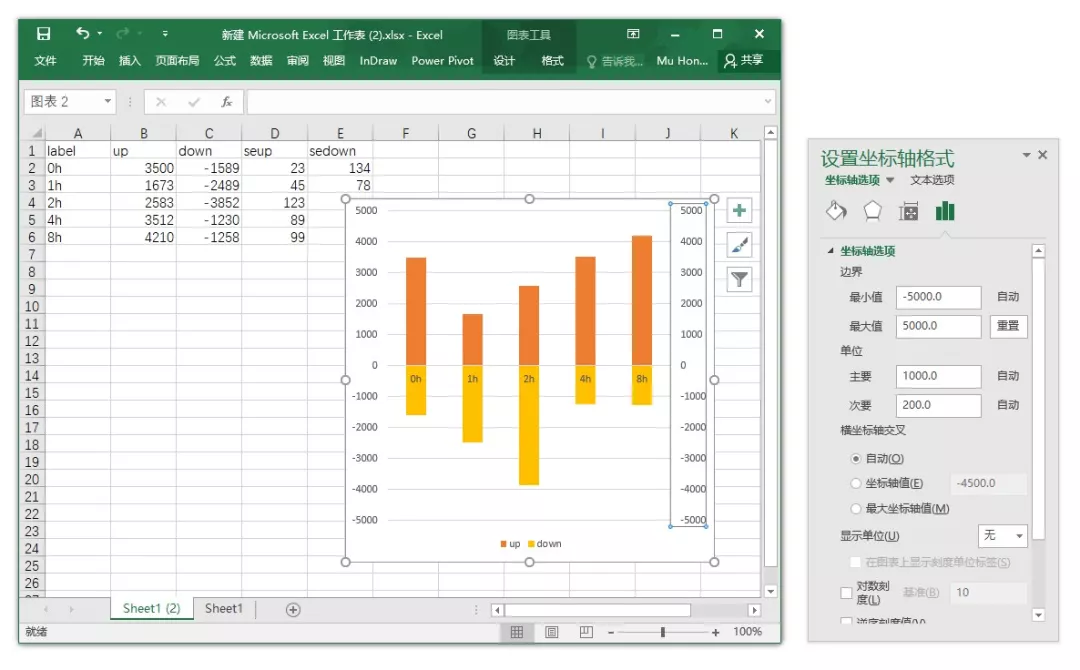

但是，这样的“堆叠“效果不是我们想要的。观察两个坐标轴的标签，我们可以发现两个坐标轴的显示范围是错位的，接下来，只需逐一选中两个坐标轴，将显示范围的最大值和最小值设置成一样的即可（如下图），如这里的[-5000,5000]。

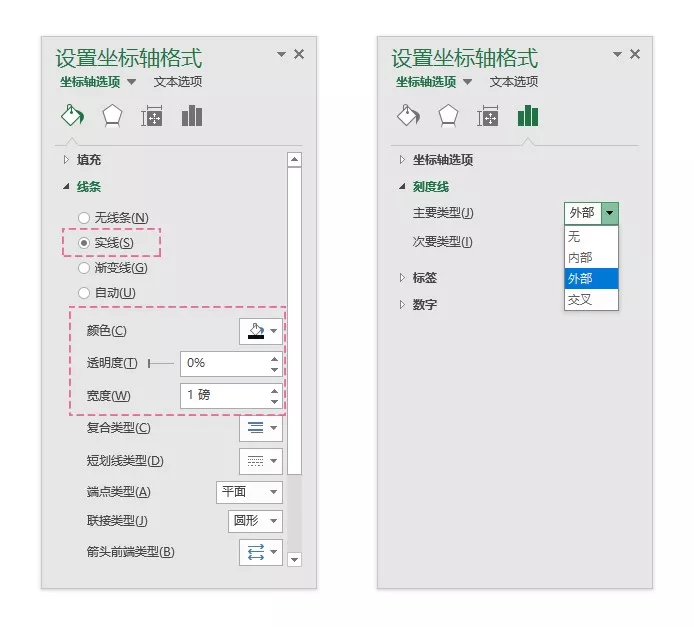

这时候，就基本上得到了我们想要的效果，接着我们可以设置左侧的坐标轴的颜色、粗细、刻度等，而右侧的坐标轴已经完成了它的使命，选中后删掉即可。

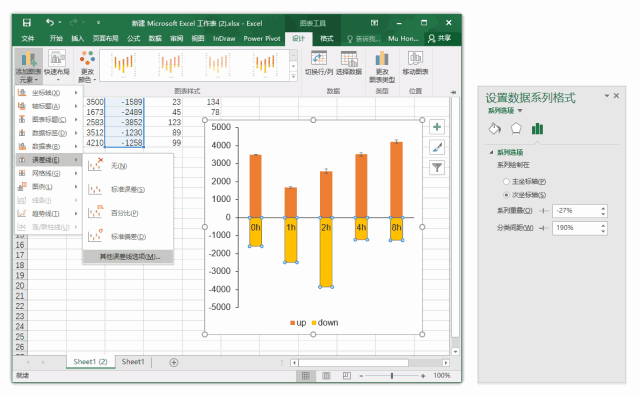

然后，为柱子加上误差线，方法见下图。

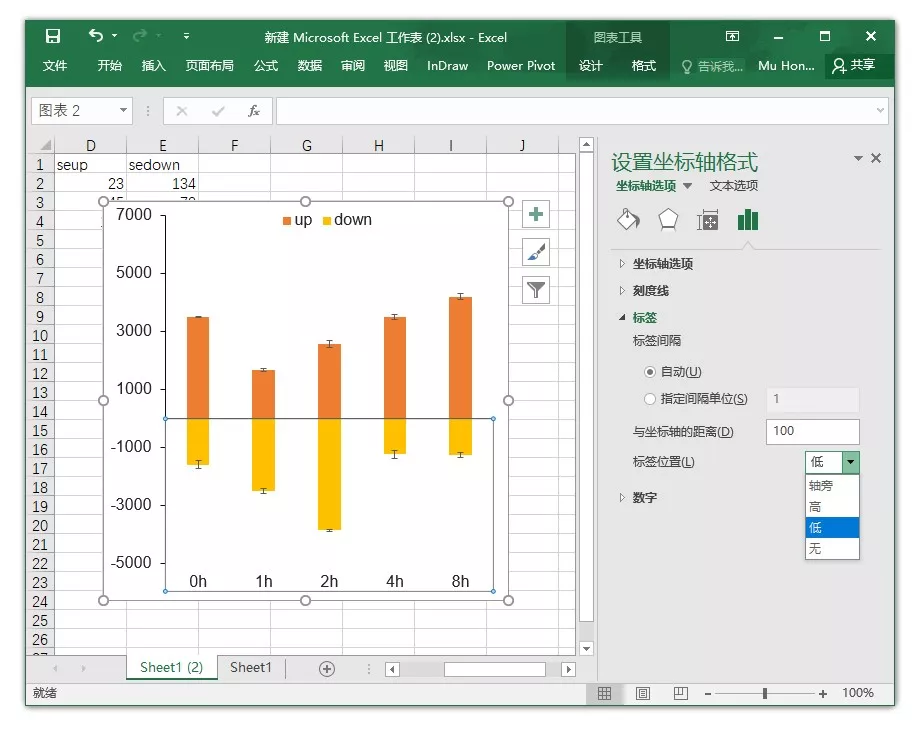

将图例移到上方，并将横轴的标签位置改为“低“，方法如下图。

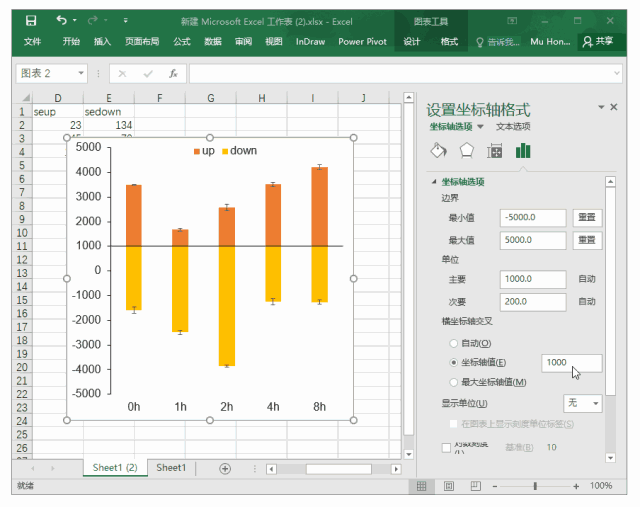

我们想要的效果基本达到了，但在绘图的时候很容易出现纵轴和横轴的“交叉点”不在“原点”的情况。这时只需选中Y轴（这里一定要是Y轴！）指定”横坐标轴交叉“的坐标轴值为0即可，方法如下。

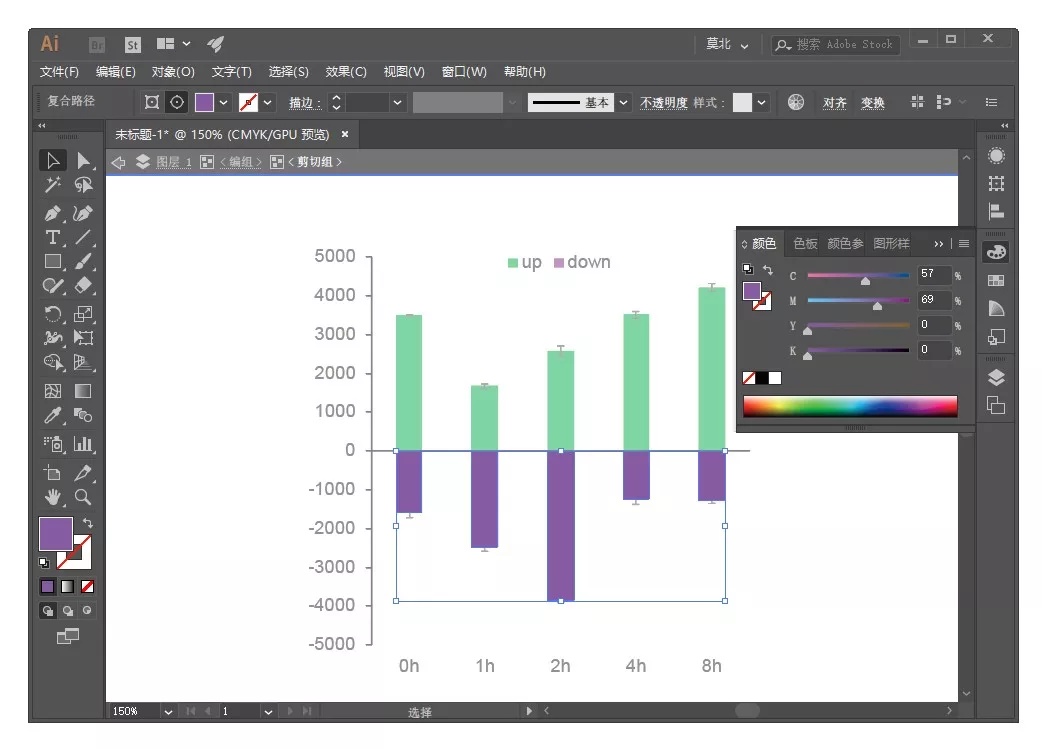

最后，我们就可以把Excel中绘制的图表直接粘贴到Illustrator中进行更精细的编辑美化，然后就可导出满足需求的图片。
