关于绘制坐标轴“中断”柱状图，可以用Prism软件可以做坐标轴中断吗？
Prism也是一款比较经典好用的科研作图软件，在高分文章中经常出现它的身影，如下面的例子。它是一款从原始数据分析到图表生成“一站式”流程化的软件，例如它可通过Raw data 自动在图中生成误差线（error bars），这一点非常赞！
下面就看下如何用Prism软件作图吧，本文所用的软件版本为Graphpad Prism 7.0（官网：https://www.graphpad.com/）。

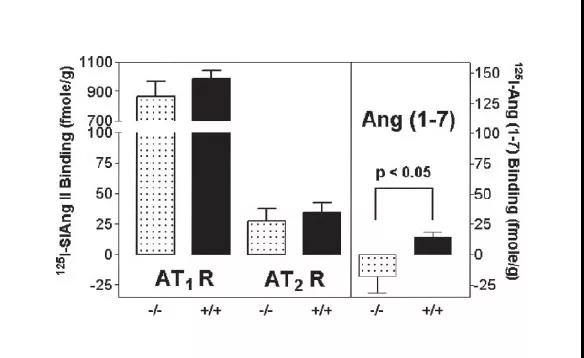

(PNAS,2003)

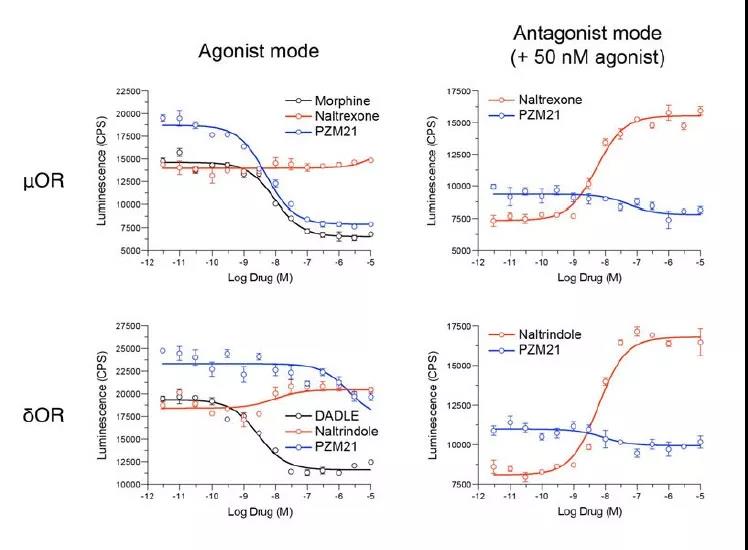

(Nature, 2016)

数据准备

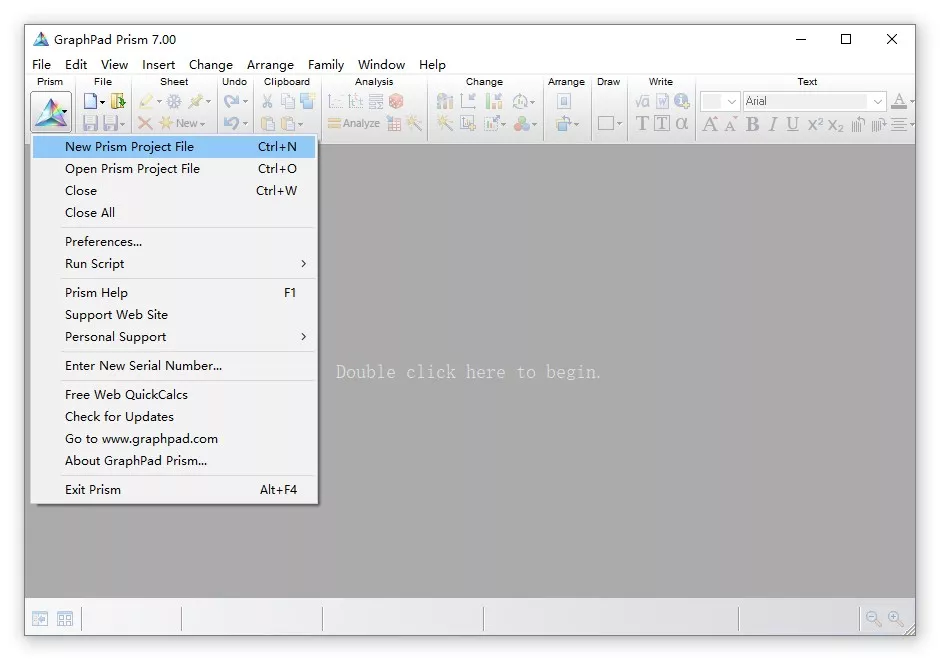

打开软件后，通过双击窗口灰色区域或点Prism(棱镜)的小三角，新建工程文件，如下图。

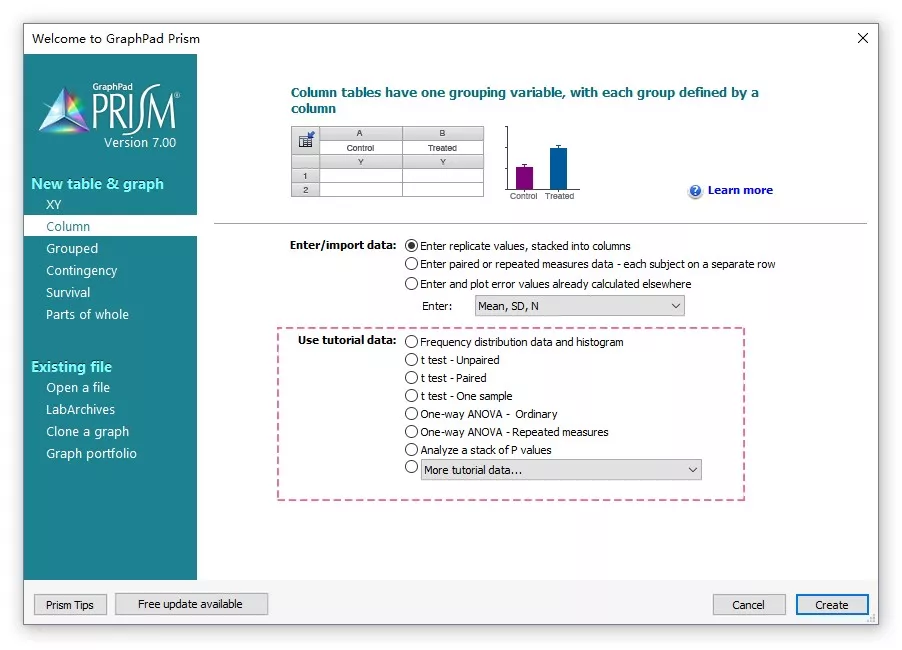

在弹出的向导页面选择表格类型，如本文用的数据与为单列数据（6次重复），选Column，enter/import data 选第1项（如下图）。

Prism的表格中的数据组织是要求非常严格的，正确的数据结构是作图成功的关键，初学者如果对表格结构有疑惑，可通过下面的示例数据进行比较学习（下图虚线框所示）。

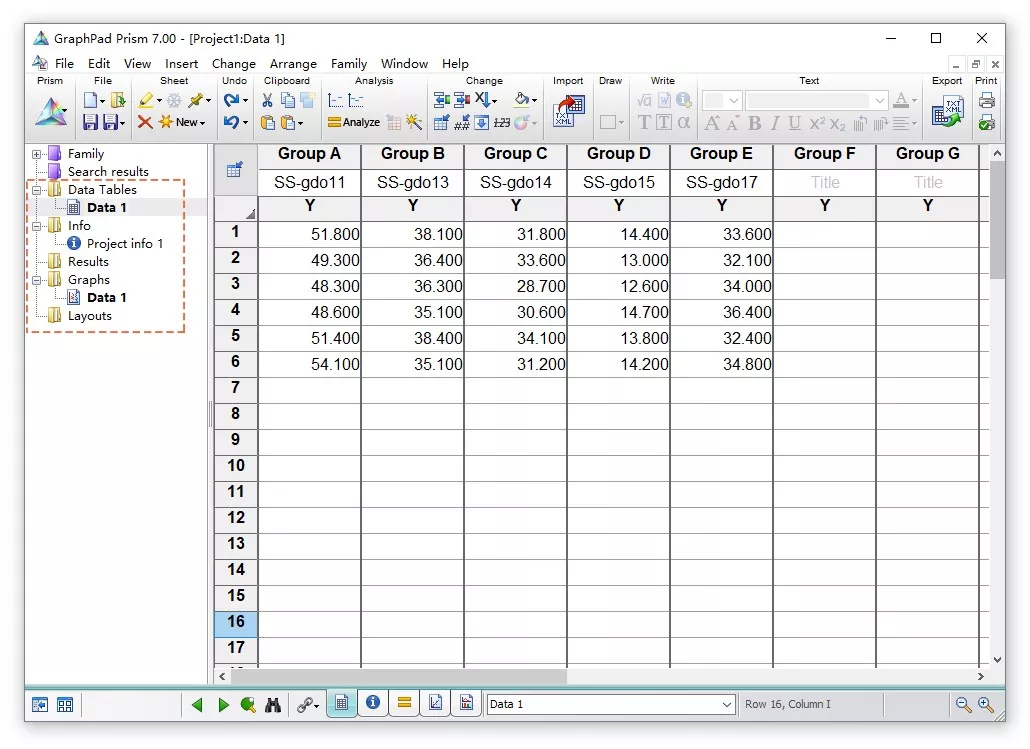

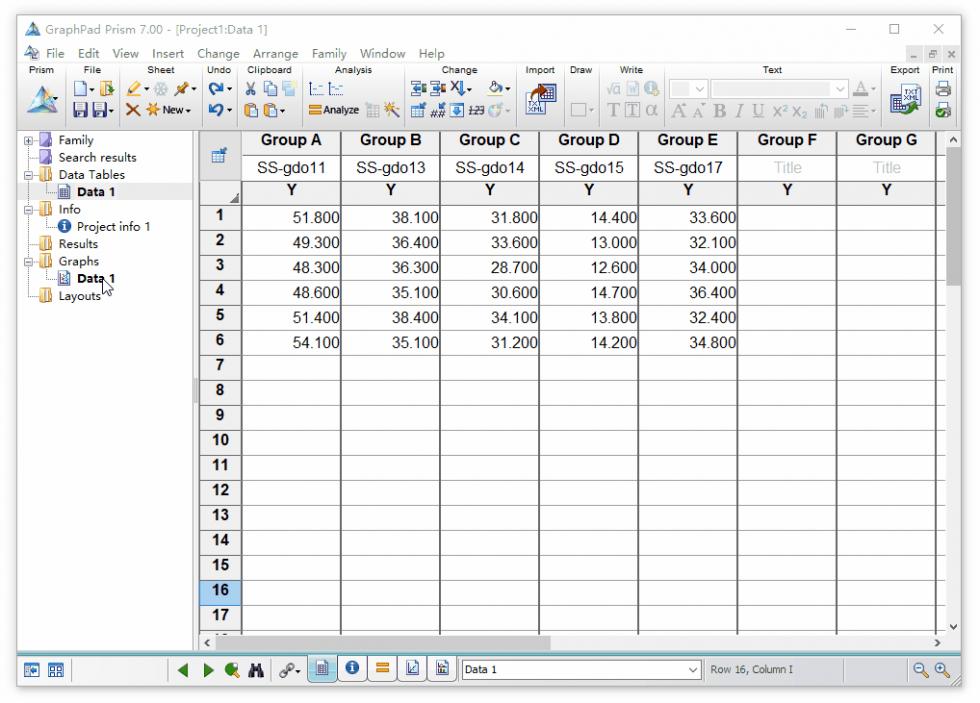

接下来将数据粘贴到表格中，类似Excel,Prism多以多列的“宽”数据为主。

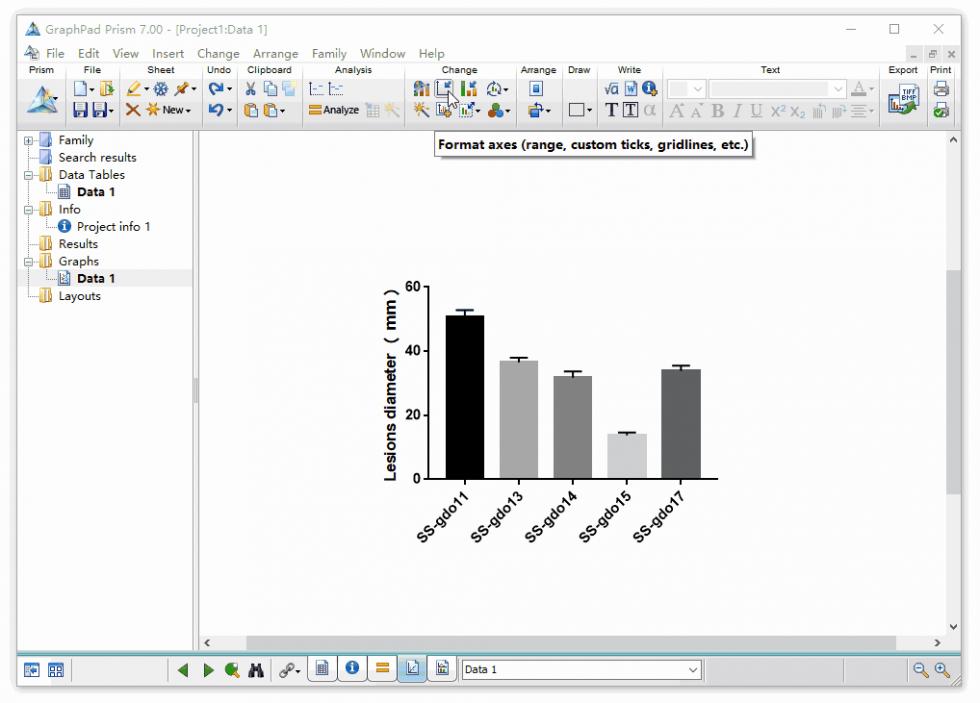

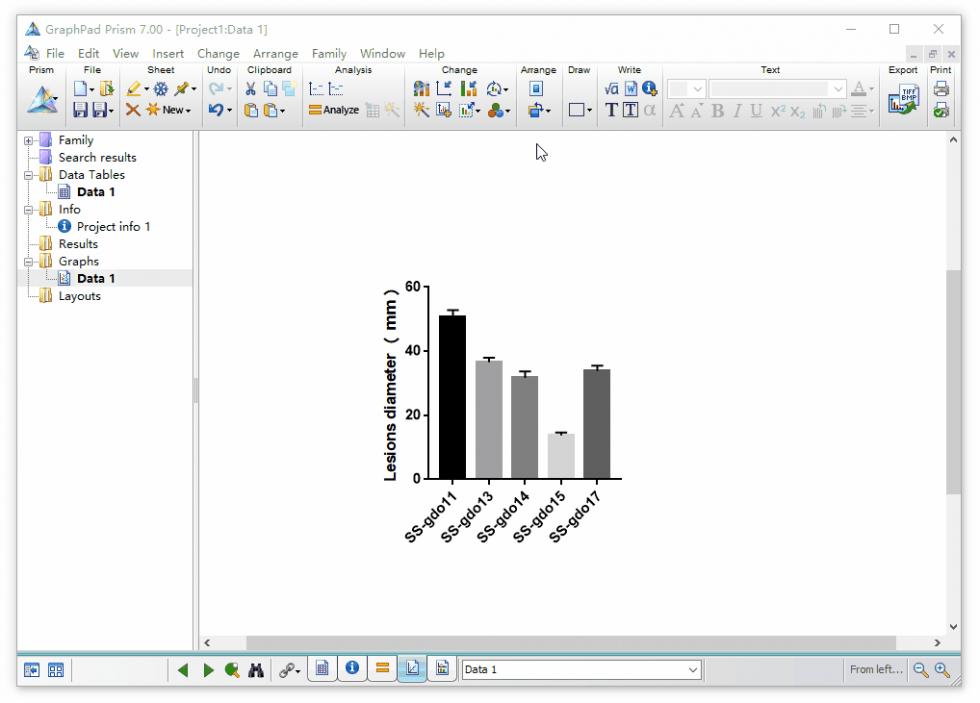

表格数据填完后，图表已基本上“完成“了，只需点左侧导航栏中Graphs菜单下的Data1（与Data Tables下的表格同名），然后选择图表类型和误差线类型即可看到绘制结果，见下图。

图表调整

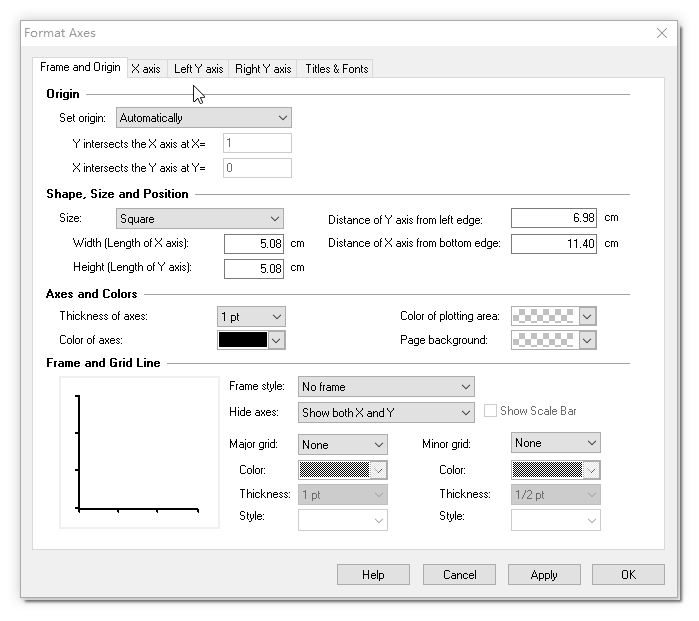

不喜欢“矮胖“的柱状图，可以设置图表的比例尺寸，方法如下图。

为纵轴添加“中断“也很简单，切换到Left Y axis 选项卡，在Gaps and Direction下拉列表中选择中断类型，并设置上下两段（Segment）坐标轴的范围，方法见下图。

如果不喜欢黑白的图，可以通过Change菜单或Change Colors按钮对表标的进行的自定义颜色调整，Prism也内建许多模板，可以选择自己喜欢的样式（见下图），如这里选的 Winter soft 样式。

图表导出

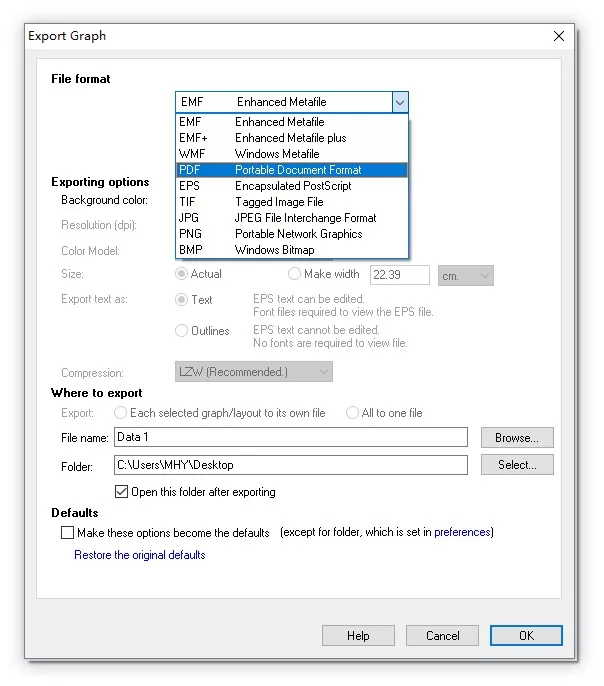

通过File \ Export Graph 导出所需格式的图片，如下图。

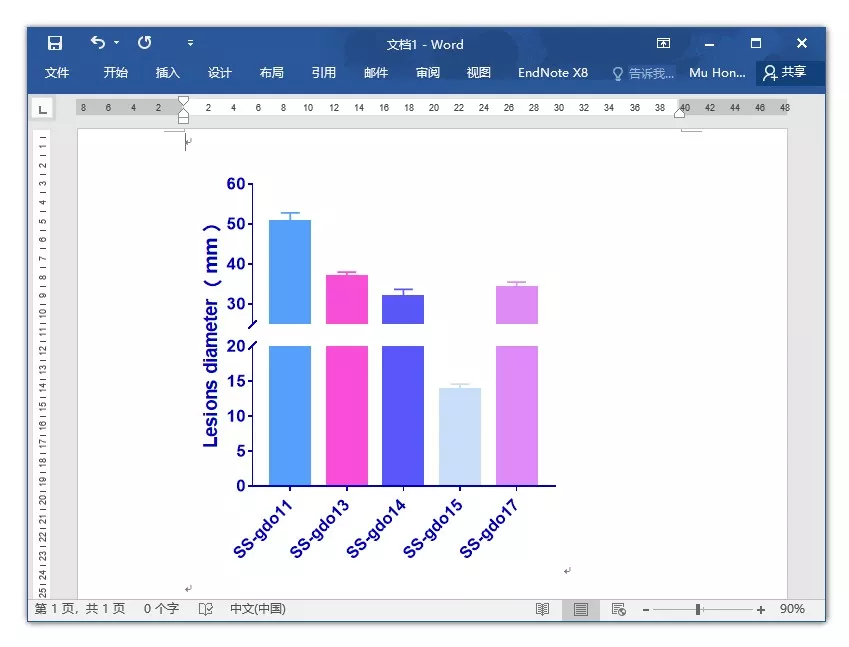

比较方便的是，通过File\ Send to Word (或PowerPoint)可直接将图表导出到Word （见下图）和PPT中。

参考文献
[1] Santos R A S, e Silva A C S, Maric C, etal. Angiotensin-(1–7) is an endogenous ligand for the G protein-coupledreceptor Mas[J]. Proceedings of the National Academy of Sciences, 2003,100(14): 8258-8263./
[2] Manglik A, Lin H, Aryal D K, et al.Structure-based discovery of opioid analgesics with reduced side effects[J].Nature, 2016, 537(7619): 185.
